(2 부)자물쇠의 개방 장벽 2,자물쇠의 보호 및 금속 문

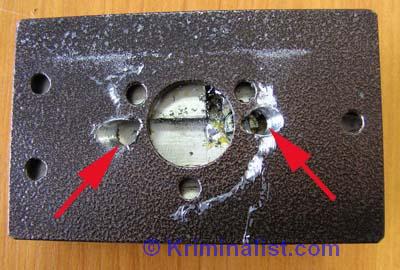

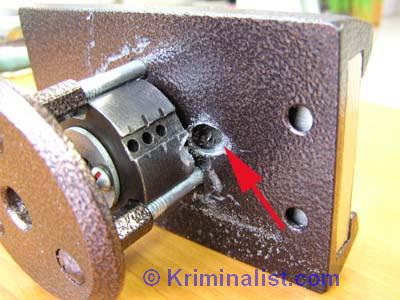

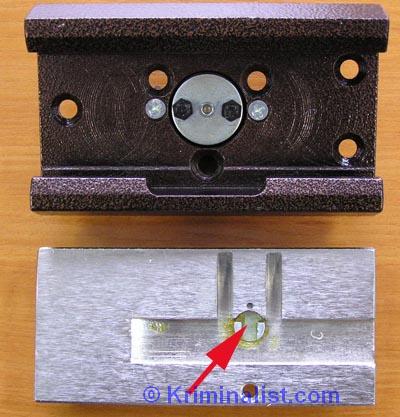

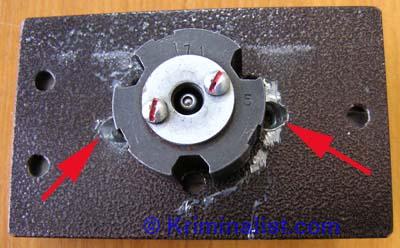

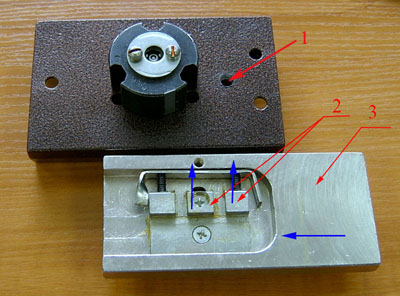

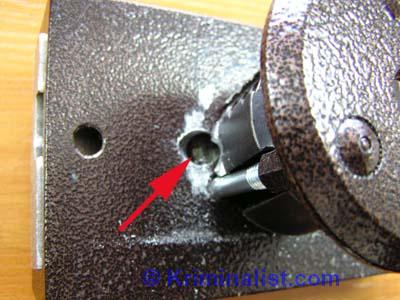

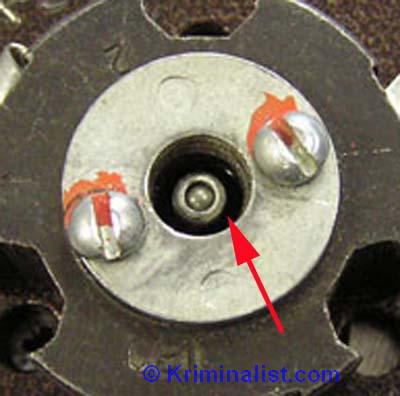

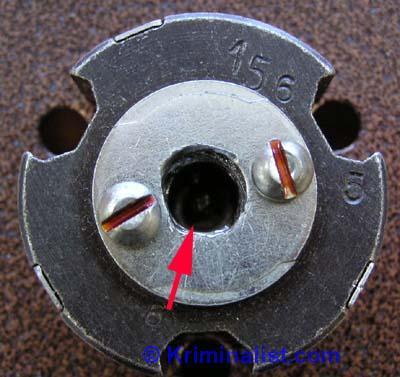

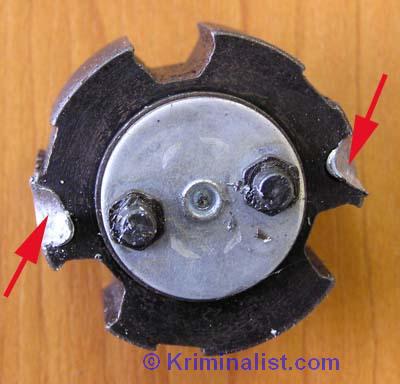

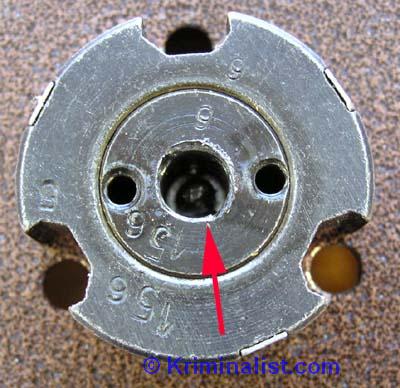

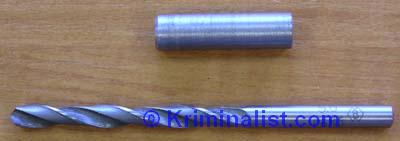

사진 8. 장벽 잠금 장치의 실린더 메커니즘보기. 빨간색 화살표는 실린더 내부의 가이드 포스트를 나타냅니다. 스탠드는 강철 볼로 드릴링으로부터 보호됩니다. 스탠드는 의욕적 인 가이드 일뿐만 아니라 핀이 실린더에서 떨어지는 것을 방지합니다. 랙을 드릴링하기 위해 외경이 8mm 이고 내경이 5mm 인 가이드 튜브를 사용했습니다. 스탠드는'습기'였으므로 직경 5mm 의 기존 드릴 R6M5 가 사용되었습니다(사진 9). 범죄 잠금 해제 장치 사진 9. 실린더 포스트를 드릴링하는 데 사용되는 가이드 튜브 및 드릴의 전망. 랙을 드릴링하여 잠금 장치를 잠금 해제하려면 다음 단계를 수행했습니다: 1. 측면에서 랙에 드릴링하여 스틸 볼을 제거합니다. 2. 가이드 튜브를 키 구멍에 삽입하고 랙을 뚫었습니다. 3. 가이드가 급격하게 꺼내졌다. 스프링의 작용하에 코드 핀(스틸 볼)이 실린더에서 쏟아졌습니다. 4. 핀셋과 와이어 후크를 사용하여지지 핀과 스프링을 실린더에서 제거했습니다. 5. 다른 장벽 자물쇠에서 열쇠로 자물쇠를 열었습니다. 사진 10. 드릴링 후 실린더 메커니즘의보기. 빨간색 화살표는 실린더에 스트럿이나 핀이 없음을 나타냅니다. 사진 11. 랙을 드릴링 한 후 덮개가 제거 된 실린더의보기. 랙에서 스틸 볼을 제거하고 랙을 드릴링하는 것은 어렵지 않았습니다. 이 절차는 2 분 이상 걸리지 않았습니다. 나는 실린더에서지지 핀과 스프링을 제거하는 것으로 땜장이를해야했다. 이 방법을 사용하여 잠금을 해제하는 총 시간은 23 분이었습니다. 이 잠금 해제 방법은 배리어 2 및 배리어 2M 잠금 모두에 적합합니다. 두 번째 방법은 실린더 메커니즘의 장착 나사를 드릴 아웃하는 것입니다. 사진 12. 빨간색 화살표는 실린더 메커니즘의 고정 나사에 드릴링 장소를 나타냅니다. 드릴링은 각도로 이루어지며 실드가 방해받지 않습니다. 사진 13. 사진 12 와 동일하지만 두 번째 고정 나사를 뚫습니다. 사진 14. 부착 점을 드릴링 한 후 실린더 메커니즘의보기. 빨간색 화살표는 실린더 부착 점을 표시합니다. 사진 15. 이것은 위의 절차를 거친 후 성이 어떻게 보이는지입니다. 의 본질이 기술을 잠금 해제에 대한 잠금에서 이 방법은 다음과 같습니다,을 뚫고 밖으로 첨부 파일 포인트의 실린더,그것을 밖으로 끌어 잠금의체(이것은 충분히 그것을 이동하는 3mm)와를 통해 하나의 구멍을 우리는 볼트의'해'위치입니다. 우리는 3 분 안에이 방법으로 자물쇠를 열 수있었습니다. 15 초. 사진 16. 실린더 메커니즘을 제거한 후 잠금 장치의보기. 빨간색 화살표는 실린더 메커니즘의 부착 점을 나타냅니다. 세 번째 방법(에만 적용됩니다 방벽 2)드릴링 구멍에 자물쇠 몸을 높이기 위해 데드 자물쇠와 이동 deadbolt. 사진 17. 성 장벽의 전망-2. 빨간색 화살표와 숫자는 다음을 나타냅니다: 1-볼트의 잠금을 해제하고 잠금 해제 위치로 이동하기 위해 드릴해야하는 잠금 몸체의 구멍; 2-계획에서의 안 측,크로스바하는 작업이 수행되어야를 통해 구멍에 자물쇠 몸의 방향이 강제로 응용 프로그램에 의해 표시됩 블루살표; 3-데드 볼트,파란색 화살표는'잠금 해제'위치로 이동 방향을 보여줍니다. 제조업체의 장벽을 자물쇠로 만든 업그레이드의 장벽 2 모델,변경을 처리하고 데드 잠금 해제 시스템으로 생각하기 위해 가능성을 제거하의 범죄를 끊는 잠금 방식에서 위에서 설명(참조 방법 세). 새로운 모델은 Barrier2M(현대화)으로 명명되었습니다. 우리는 실제로 무엇을 볼 수 있습니까? 그러나 실제로는 자물쇠가 장벽 2 모델보다 훨씬 쉽게 열리는 것으로 나타났습니다. 정확히 어떻게,아래의 네 번째 방법을 읽으십시오. 사진 18. 회전식 핸들이있는 잠금 장벽 2M 의 전망. 사진 19. 성의 건설. 빨간색 화살표는 데드 볼트 잠금 메커니즘을 보여줍니다. 잠금 장치를 열려면 화살표로 표시된 부분을 드릴링하여 하나의 구멍을 뚫는 것으로 충분합니다.
